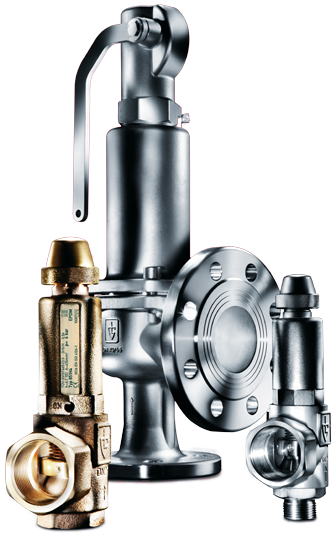

Definición de válvula de seguridad

Una válvula de seguridad es una válvula que descarga automáticamente una cantidad de fluido, sin otra energía que la del propio fluido, para evitar que se sobrepase una presión de seguridad determinada, y que se diseña para volverse a cerrar y evitar el posterior flujo de fluido después de que se alcance la presión correspondiente a las condiciones normales de servicio.
Válvulas de seguridad de descarga atmosférica
Válvulas de seguridad de descarga atmosférica
Válvula de descarga y válvula reguladora
Válvula de descarga y válvula reguladora
Válvulas de seguridad angular TÜV/CE
Válvulas de seguridad angular TÜV/CE
Válvulas de seguridad con bridas
Válvulas de seguridad con bridas

Hechos

Medios:
Los líquidos, aire, gases y vapores técnicos, vapor, agua caliente, agua sanitaria, sistemas solares
Material:
Acero inoxidable, bronce, latón, hierro fundido con grafito esferoidal
Temperaturas:
-270 °C a +400 °C
Presión:
0,2 a 630 bar
Conexiones:
Brida: DN 20 a DN 100
Roscado: G ¼" a G 2"

Diferencia válvula de seguridad – válvula limitadora de presión

Si se permite al usuario emplear una válvula limitadora de presión o se debe emplear una válvula de seguridad aprobada depende ante todo del tipo de uso o del dispositivo. Ambos tipos de válvulas de seguridad sirven para asegurar un sistema como trámite final de seguridad. En el caso de dispositivos sujetos a una prueba de aceptación o de dispositivos que estén incluidos en la directiva europea de equipos a presión, la válvula debe contar con las aprobaciones y certificados correspondientes.
Válvulas de seguridad

Válvulas de seguridad

  • Válvulas aprobadas por TÜV y/o examen CE

  • Características de cierre/apertura de sujeción total o normal

  • Alto rendimiento de descarga como válvulas limitadoras de presión

Válvulas limitadoras de presión

Válvulas limitadoras de presión

  • Válvulas sin aprobación (sin función de seguridad según la DGR)

  • Características de cierre/apertura proporcionales

  • Bajo rendimiento como válvulas de seguridad

Montaje de una válvula de seguridad

Aunque las series se diferencian en el campo de los accesorios de seguridad, los componentes principales de cada accesorio son parecidos a lo que aquí, en la imagen en sección, se muestra. La óptima estructuración de los elementos sólo es posible mediante simulaciones de corriente y el ajuste con costosas pruebas de función.
Montaje de una válvula de seguridad

Función de una válvula

La función de la válvula de seguridad se atribuye a una paridad sencilla de fuerzas entre la fuerza de resorte a presión y la fuerza del medio. En estado suspendido y sobre el dispositivo en modo normal, la fuerza de resorte de la válvula es mayor que la fuerza del medio y la válvula cierra el dispositivo. Si la presión de ajuste de la válvula sobrepasa la alta presión del dispositivo, la válvula se abre y permite una despresurización mediante la salida del medio. Tras reducir la presión en el sistema por debajo de la presión de cierre, la válvula vuelve a cerrarse herméticamente.
Función de una válvula de seguridad

¿Más información?

Entonces leen nuestro FAQ para los válvulas de seguridad.

Esto también puede estar interesado:

Goetze News
Actuales de Goetze
Descubra aquí las últimas innovaciones de Goetze.
» más

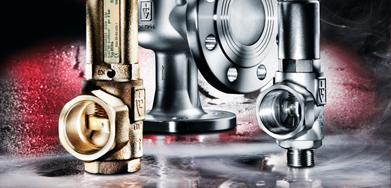

Válvulas de seguridad
Válvulas de seguridad
Válvulas de seguridad certificadas por TÜV/CE para la industria. Aquí encontrará una selección de los distintos usos, medios y temperaturas.
» más

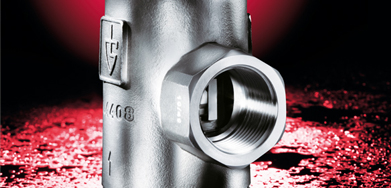

Limitadoras de presión
